Carte électronique 455D pour 2 moteurs 230V

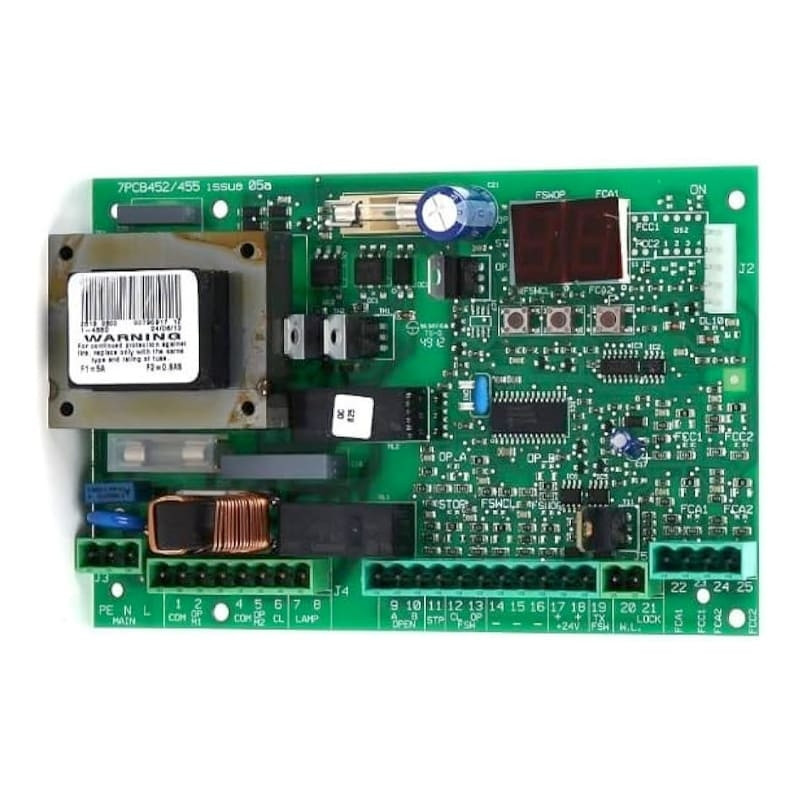

Présentation de la Carte Électronique FAAC 455D pour 2 Moteurs 230V

La carte électronique FAAC 455D est une solution de commande avancée conçue pour gérer efficacement deux moteurs en 230V, offrant une performance fiable tant pour les installations domestiques que collectives. Elle remplace les références 401 et 402 MPS, assurant une compatibilité étendue avec divers opérateurs FAAC tels que les modèles 390, 412, 413, 415, 402, 422, 400, 770 et 750.

Caractéristiques Techniques

• Tension d'alimentation : 230 V~ (+6% -10%) - 50 Hz
• Puissance absorbée : 10 W
• Charge maximale par moteur : 800 W
• Charge maximale des accessoires : 0,5 A
• Charge maximale de l'électroserrure : 15 VA
• Température d'utilisation : -20 °C à +55 °C
• Fusibles de protection : 2

Fonctionnalités Avancées

La carte 455D intègre des logiques de fonctionnement variées, notamment :

• Semi-automatique
• Automatique
• Sécurité
• Semi-automatique "pas à pas"
• Automatique "pas à pas"
• Sécurité "pas à pas"
• Semi-automatique B
• Homme mort C

Elle offre également des réglages programmables pour :

• Temps d'ouverture/fermeture : de 0 à 120 secondes
• Temps de pause : de 0 à 4 minutes
• Retard de vantail en fermeture : de 0 à 4 minutes
• Retard de vantail en ouverture : 2 secondes (désactivable)
• Force de poussée : réglable sur 50 niveaux pour chaque moteur

Entrées et Sorties

Les connexions disponibles sur la carte 455D incluent :

• Entrées : Open, Open vantail dégagé, Stop, Fin de course, Sécurités en ouverture, Sécurités en fermeture, Alimentation + Terre
• Sorties : Feu clignotant, Moteurs, Alimentation accessoires 24 Vcc, Lampe-témoin 24 Vcc, Failsafe, Alimentation électroserrure 12 Vca

Programmation et Apprentissage

La carte 455D facilite la programmation grâce à :

• Logiques programmables
• Temps de pause
• Force de poussée
• Coup d'inversion
• Coup de bélier
• Lampe-témoin
• Pré-clignotement
• Electroserrure
• Failsafe
• Logique sécurités
• Demande d’assistance
• Temps de reconnaissance obstacle et butée

Elle propose deux modes d'apprentissage :

• Apprentissage simple : auto-apprentissage des temps de fonctionnement des deux vantaux simultanément
• Apprentissage complet : apprentissage manuel des temps de fonctionnement de chaque vantail avec possibilité d'activer des ralentissements de fin de course à temps

Compatibilité et Remplacement

La carte 455D est compatible avec les opérateurs FAAC suivants :

• FAAC 390
• FAAC 412
• FAAC 413
• FAAC 415
• FAAC 402
• FAAC 422
• FAAC 400
• FAAC 770
• FAAC 750

Elle remplace les références 401 et 402 MPS, assurant une transition aisée pour les installations existantes.

Conclusion

La carte électronique FAAC 455D est une solution complète et fiable pour la gestion de portails battants à deux moteurs en 230V. Grâce à ses fonctionnalités avancées, sa facilité de programmation et sa compatibilité étendue, elle répond aux exigences des installations résidentielles et collectives, garantissant une performance optimale et une utilisation sécurisée.
