E024S

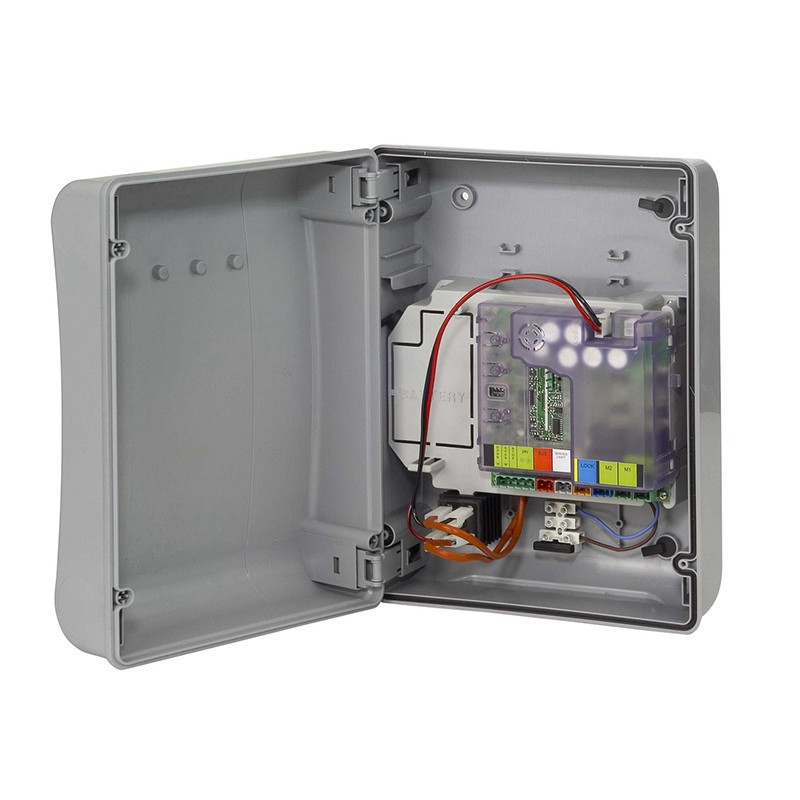

Présentation de la Platine Électronique FAAC E024S

La platine électronique FAAC E024S est une unité de commande dédiée aux systèmes de motorisation de portails battants en 24 V, conçue pour offrir une performance fiable et une installation simplifiée. Elle est compatible avec les moteurs FAAC tels que les modèles 391, S418, 413, 415, 770N et S450H, garantissant une intégration harmonieuse dans votre installation existante.

Caractéristiques Techniques

• Tension d'alimentation : 230 Vca (+6 % - 10 %) - 50 Hz
• Puissance absorbée : 4 W
• Charge maximale par moteur : 150 W x 2
• Courant maximal pour accessoires (+24 V) : 250 mA
• Courant maximal pour accessoires BUS : 400 mA
• Température ambiante de fonctionnement : -20 °C à +55 °C
• Fusibles de protection : F1 = auto-rétablissement ; F2 = T2A-250V

Fonctionnalités Programmables

La FAAC E024S offre une flexibilité accrue grâce à ses fonctions programmables :

• Logiques de fonctionnement : A, E, AP, EP, A1, B, C
• Vitesse : Programmable (dépendant de la motorisation)
• Temps de pause : Variable sur la base de l'apprentissage (maximum 10 minutes)
• Retard vantail 2 en fermeture : Programmable

Entrées et Sorties

Les connexions de la platine sont conçues pour une intégration aisée :

• Entrées au bornier : Open A, Open B, Stop, BUS (I/O)
• Sorties au bornier : Moteurs, lampes clignotantes, alimentation des accessoires, serrure électrique, contact lumière de service (90 secondes fixe)

Compatibilité Radio

Grâce à la technologie OMNIDEC, la FAAC E024S est compatible avec différents types de canaux radio :

• DS, SLH : Jusqu'à 250 canaux
• LC : Jusqu'à 250 canaux (pour moteurs de type 391, S418, 413, 415, 390, 770, S700H, S450H)

Installation et Programmation

La programmation de la FAAC E024S est intuitive :

• Mode de programmation : Par le biais de boutons
• Entrées pour 4 fins de course : Ouverture, fermeture, moteur 1/moteur 2
• Entrées pour raccordements 2 moteurs, encodeurs

Pour une installation optimale, il est recommandé de consulter la documentation technique fournie avec la platine ou de faire appel à un professionnel qualifié.

Conclusion

La platine électronique FAAC E024S se distingue par sa polyvalence et sa facilité d'utilisation, répondant aux exigences des professionnels en matière de motorisation de portails battants. Sa conception robuste et ses fonctionnalités avancées en font un choix judicieux pour assurer la sécurité et la performance de vos installations.
